Lattialämmitys­putket

Mitä ovat lattialämmitysputket?

Lattialämmitysputket ovat vesikiertoisen lattialämmitysjärjestelmän putkisto, joka asennetaan lattiarakenteeseen ja liitetään rakennuksen lämmönlähteeseen. Putkien kautta johdetaan lämmitysvesi jakotukilta huonetiloihin ja takaisin, jolloin lämpö siirtyy tasaisesti lattian kautta koko tilaan.

Lattialämmitysputki ei ole irrallinen tuote, vaan osa kokonaisuutta, jossa putkikoko, asennusväli ja piirin pituus vaikuttavat suoraan järjestelmän toimintaan, säätöön ja käyttömukavuuteen. Siksi putket valitaan ja mitoitetaan aina kohteen mukaan lattialämmityssuunnitelman perusteella.

Millainen lattia­lämmitys­putki kannattaa valita?

Aurelia toimittaa vesikiertoiseen lattialämmitykseen 5-kerroksisia PE-RT-putkia, joissa happidiffuusiosuoja on suojattuna putken välikerroksessa. PE-RT on taipuisa, helposti asennettava ja pitkäikäinen putkimateriaali, joka on tehty nimenomaan vesikiertoisiin lämmitysjärjestelmiin.

PE-RT-lattialämmitysputki

PE-RT (Polyethylene Raised Temperature) on nykyaikainen lattialämmitysputkimateriaali, jota käytetään laajasti sekä asuin- että julkisissa kohteissa.

PE-RT-putken etuja ovat:

• hyvä taivutettavuus ja helppo käsiteltävyys
• erinomainen soveltuvuus lattialämmityskäyttöön
• pitkä käyttöikä ja luotettava happidiffuusiosuoja
• yleinen ja hyväksytty ratkaisu nykyaikaisissa kohteissa

Aurelian lattialämmitysputket: Flexpert ja KAN-therm Blue Floor

Aurelian vakioratkaisu on 5-kerroksinen PE-RT-putki. Toimitamme kahta putkea, joissa kummassakin EVOH-happidiffuusiosuoja on suojattuna PE-RT-kerrosten välissä:

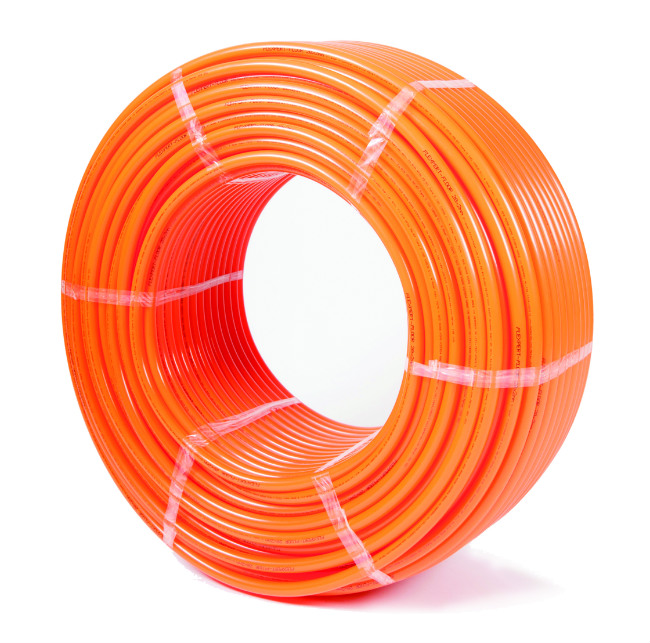

• Flexpert-lattialämmitysputki – saksalainen 5-kerroksinen PE-RT-putki, joustava ja helppo asentaa.
• KAN-therm Blue Floor -lattialämmitysputki – 5-kerroksinen PE-RT tyyppi I -täyskomposiittiputki, koot 16 × 2,0 mm ja 20 × 2,0 mm, Tmax 70 °C, valmistettu standardin PN-EN ISO 22391-2 mukaisesti.

Flexpert-lattialämmitysputken tekniset tiedot

• Rakenne: 5-kerroksinen PE-RT-putki, EVOH-happisulku suojattuna putken välikerroksessa
• Koot: 12 × 1,6 mm, 16 × 2,0 mm ja 20 × 2,0 mm
• Paineenkesto: enintään 6 bar
• Lämpötilankesto: enintään 70 °C
• Standardi: ISO 10508 luokka 4, CE-merkitty
• Happidiffuusio: alle 0,06 g/m³/vrk (DIN 4726 -vaatimus 0,32 g/m³/vrk)
• EVOH-kerroksen sulamispiste: 180 °C
• Taipuisuus: helppo käsitellä myös matalissa asennuslämpötiloissa
• Sertifikaatit: SKZ, KOMO ja DIN; suoritustasoilmoitus (DoP) nro 03 (7.9.2015)
• Takuu: valmistajan 50 vuoden takuu
• Taustaa: maailman ensimmäinen PE-RT-lattialämmitysputki, jonka kehittivät DOW Chemical Company ja HPG Plastics GmbH yli 25 vuotta sitten

KAN-therm Blue Floor -lattialämmitysputken tekniset tiedot

• Rakenne: 5-kerroksinen PE-RT-putki (PE-RT tyyppi I), EVOH-happisulku kerrosten välissä
• Koot: 16 × 2,0 mm ja 20 × 2,0 mm
• Käyttöpaine ja -lämpötila: 6 bar / 60 °C
• Maksimilämpötila: 70 °C
• Sovellusluokka: luokka 4 / 6 bar
• Taivutussäde: 5 × putken halkaisija
• Standardi: PN-EN ISO 22391-2:2010
• Happidiffuusiosuoja: DIN 4726 -vaatimusten mukainen
• Hyväksyntä: SKZ A527

Miksi EVOH-happidiffuusiokerros on suojattava?

EVOH-happidiffuusiokalvo on lattialämmitysputkessa välttämätön, mutta se on myös herkkä. Siksi sekä Flexpert- että KAN-therm Blue Floor -putkessa EVOH-kerros on suojattuna PE-RT-kerrosten välissä.

Jos EVOH-kalvo altistuu kosteudelle tai vedelle, se turpoaa ja tuhoutuu. Samanlaisen vaaran aiheuttaa mekaaninen kuluma tai kolhu esimerkiksi asennusvaiheessa.

Putki, jossa EVOH-kalvo on putken pinnalla, voi vaurioitua.

Putken koko – missä se oikeasti ratkaisee?

Lattialämmitysputken halkaisija on usein merkittävämpi valintakysymys kuin itse putkimateriaali.

Käytännössä:

• asuinrakennuksissa (omakotitalot, rivitalot, asuinkerrostalot)
  → noin 90 % kohteista toteutetaan 16 mm putkella
• julkisissa ja suurissa tiloissa (hallirakennukset, myymälät, liiketilat)
  → käytetään usein suurempaa putkikokoa pidempien piirien ja laajempien tilojen vuoksi

Putken koko valitaan kohteen käyttötarkoituksen, tilojen koon ja lattialämmityssuunnitelman perusteella – lämmönlähde ei vaikuta putken valintaan.

Kuinka paljon lattialämmitysputkea tarvitaan neliölle (m²)?

Se riippuu putken koosta ja asennusvälistä kohteessa. Lattialämmityssuunnitelma määrää putken koon ja asennusvälin, jota noudatetaan asennusta tehtäessä.

Tarkemmat putkimenekit neliölle löydät täältä

Usein kysyttyä lattialämmitysputkista

Mikä lattialämmitysputken koko on yleisin asuinrakennuksissa?

Suomessa yleisin lattialämmitysputken koko omakoti-, rivi- ja asuinkerrostaloissa on 16 mm. Noin 90 % asuinkohteista toteutetaan tällä putkikoolla, ellei kohteen erityispiirteet vaadi muuta ratkaisua.

Vaikuttaako lämmönlähde lattialämmitysputken valintaan?

Ei. Lämmönlähde ei vaikuta lattialämmitysputken valintaan. Putkikoko ja -tyyppi määritellään kohteen käyttötarkoituksen, tilojen koon ja lattialämmityssuunnitelman perusteella.

Miksi happidiffuusiosuoja (EVOH) on tärkeä?

EVOH-happidiffuusiosuoja estää hapen pääsyn lämmitysjärjestelmän veteen ja suojaa järjestelmän metalliosia korroosiolta. Vesikiertoisessa lattialämmityksessä happidiffuusiosuoja on käytännössä välttämätön.

Kuinka pitkä lattialämmityspiiri voi olla?

Lattialämmityspiirin pituus riippuu putken koosta ja suunnitteluratkaisusta. Siksi putkijako ja piirin pituus määritellään aina lattialämmityssuunnitelmassa, jotta järjestelmä toimii oikein ja on säädettävissä.

Mitä lattialämmitysputkia Aurelia toimittaa?

Aurelia toimittaa 5-kerroksisia PE-RT-lattialämmitysputkia: Flexpert- ja KAN-therm Blue Floor -putkia. Molemmissa EVOH-happidiffuusiosuoja on suojattuna PE-RT-kerrosten välissä. Putkikoko määritellään lattialämmityssuunnitelmassa.

Sisältyvätkö putkiliittimet ja taivutuskaaret lattialämmityspakettiin?

Kyllä. Aurelian lattialämmityspakettiin kuuluvat aina lattialämmitysputket, putkiliittimet ja taivutuskaaret sekä RST-jakotukki sulkuventtiileineen.

‍

‍
